Engineering Ceramic Co., (EC © ™) Rapport:
Keramikmaterialer med høj temperatur(Si₃n₄, Sic, Al₂o₃, Zro₂) er vidt brugt til bearbejdning, kemikalier, elektronik, rumfart, energi og biomedicinske industrier på grund af deres ekstraordinære høj-temperaturresistens, korrosionsbestandighed og slidstyrke. Efterhånden som efterspørgslen vokser for ekstreme miljøer (> 1000 ° C), er keramiske metalfuger med høj temperatur blevet et nøglefokus for fremtidige anvendelser. EC © ™ Advanced Welding Technology sikrer præcisionskontrol af kritiskFoder igennemParametre-inklusive vakuumniveau, opvarmningshastighed, opholdstid og kølingshastighed-tilbyder en ny løsning til højprestationsfremgangsforbindelser.
Vakuumdiffusionsbinding (VDB):
Stærkere grænseflader til ekstreme forhold

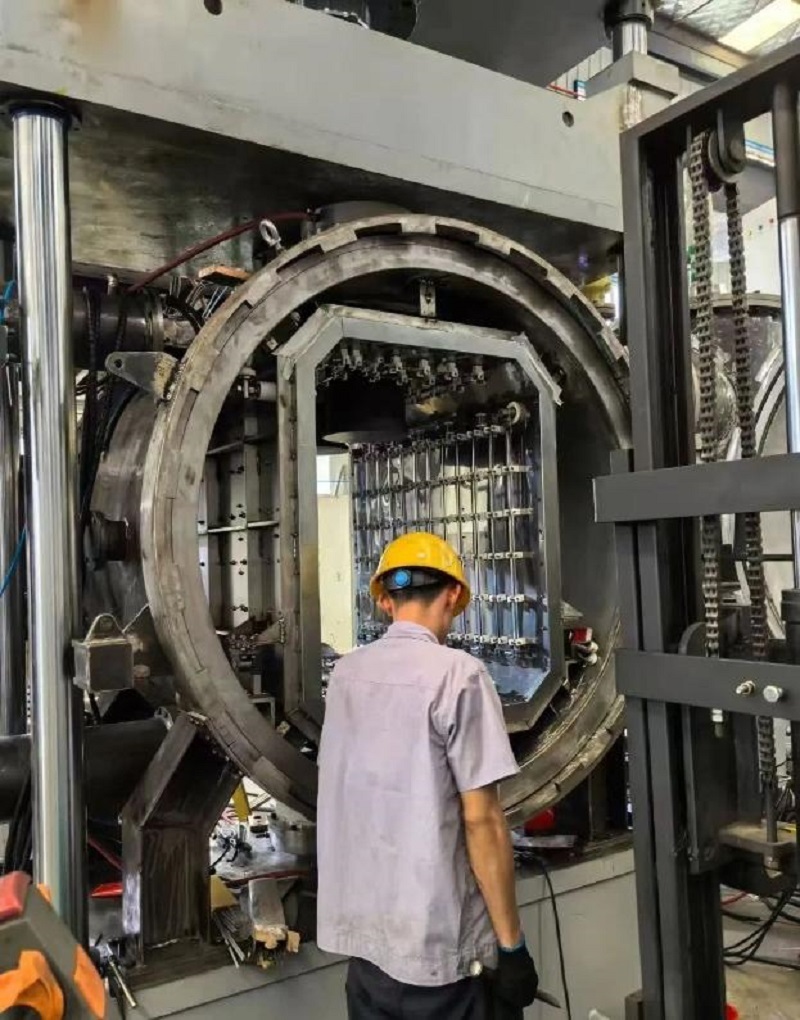

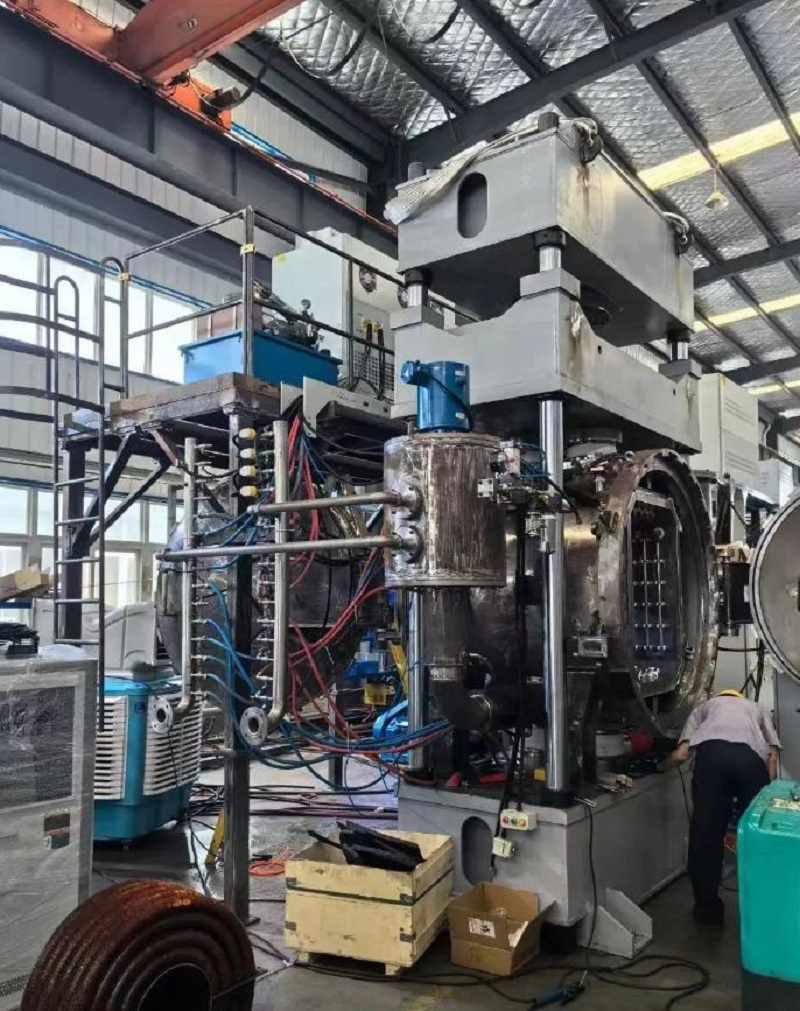

VDB anvender høj temperatur, tryk og et vakuummiljø til at forbedre atomdiffusionen, hvilket skaber robuste led ideelle til stabilitet med høj temperatur. Mellemlag skal opfylde strenge kriterier: højt smeltepunkt, kemisk reaktivitet med keramik og matchede termiske ekspansionskoefficienter. Almindelige materialer inkluderer NB, Ti, Ni-CR-legeringer og Ti/Ni-flerlags folier.
- Plasmaforbehandling forbedrer keramisk overfladebinding, reducerer den krævede temperatur (850–1000 ° C) og tryk (15–25 MPa). En undersøgelse fra 2025 viste, at Si₃n₄-MO led opnåede 230 MPa forskydningsstyrke ved 1000 ° C, en forbedring på 10% i forhold til konventionelle metoder.
- TI/NI/NB Multilagsed Inter Layers mindsker resterende stress via graderet termisk ekspansion. SIC-NI-samlinger nåede 270 MPa i 4-punkts bøjning ved 900 ° C.
- Mikrobølgeopvarmning skråstregstid (<20 min) og energiforbrug. Al₂o₃-ti-samlinger ramte 190 MPa forskydningsstyrke ved 950 ° C (2025 data).
Forbigående flydende fasebinding (TLPB):
Hurtigere, stærkere, mere effektiv
TLPB bruger sammensatte mellemlag til at danne en flydende fase ved lavere temperaturer, der kombinerer lodning og diffusionsvejsningsfordele. Disse interlag blander lavt smelting (Cu, AL) og højsmeltning (Ni, NB) lag til ensartede høje temperaturstrukturer.
-Al-Ti-Ni og Cu-Ti-Zr Inter lag sænker bindingstempler til 800–950 ° C. Si₃n₄-si₃n₄ led under 400 MPa bøjningsstyrke ved 850 ° C (2025).
- Reaktiv TLPB: Tilføjelse af ZR/HF øger keramiske interface -reaktioner. SIC-NI-leddene opnåede 320 MPa forskydningsstyrke ved 900 ° C, hvilket fastholdt 200 MPa ved 1000 ° C.
-Elektrisk feltassisteret TLPB: Pulsede felter accelererer diffusion og skærer bindingstid til 10-15 min. Al₂o₃-Ni-samlinger ramte 350 MPa ved 800 ° C med 20% bedre termisk chokresistens (2025-data).

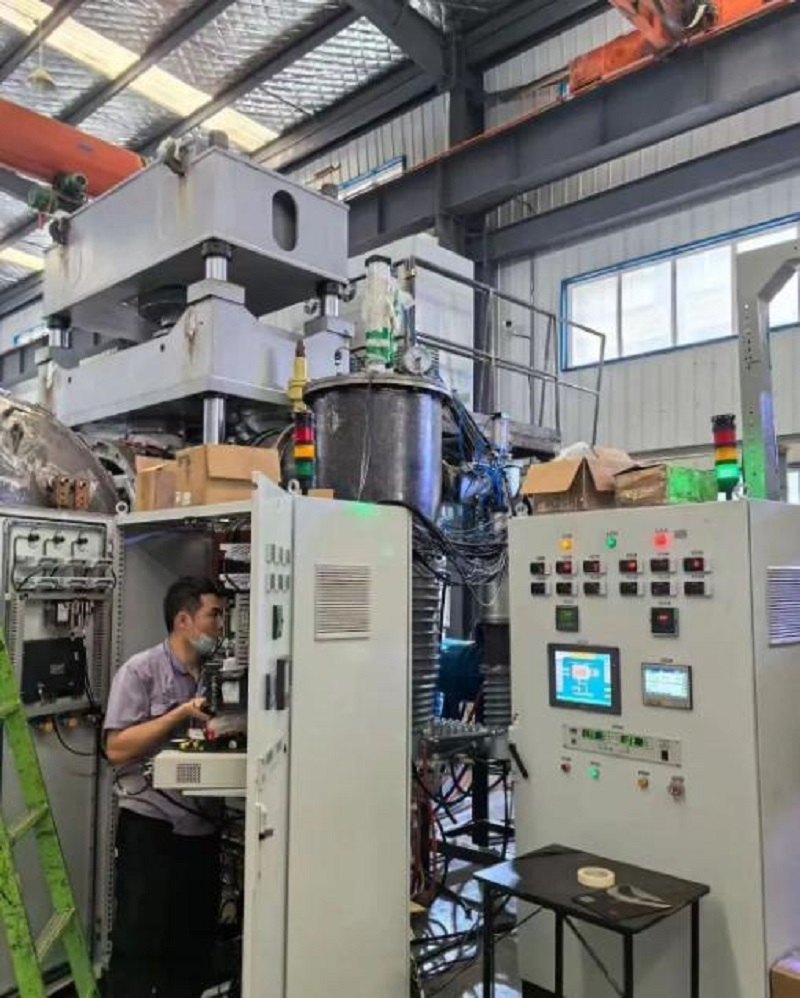

Seks præcisionskontroller for uovertruffen kvalitet
1.Temperatur: indstillet til 0,5–0,8 × smeltepunkt (850–1000 ° C). Si₃n₄-Ni-samlinger optimeret ved 900 ° C nåede 240 MPa forskydningsstyrke (+20% interface-stabilitet).
2.Press: 10–25 MPa sikrer tæt kontakt og atomdiffusion. SIC-TI-led ved 20 MPa havde 40% færre hulrum og 260 MPa styrke ved 1000 ° C.
3. Time: 10–60 min. Dvelletid, materialeafhængig. Si₃n₄-mo led ved 950 ° C i 30 minutter dannede ensartede reaktionslag og opnåede 250 MPa ved 1000 ° C. AI-drevet optimering nedskærer forsøgsomkostninger.
4. vakuum: vedligeholdt ved 10⁻⁴ - 10⁻⁶ PA for at reducere oxidation. Dynamisk kontrol (indledende 10⁻³ PA, senere10⁻⁶ PA) forbedrede SIC-TI-ledkonsistensen og sænkede styrkevariansen med 35%. Gasanalyse i realtid (O₂, N₂) forbedrer yderligere kvalitet (2025).
5. Opvarmningshastighed: 5–15 ° C/min forhindrer termisk stress. Si₃n₄-ti-led ved 10 ° C/min havde 60% færre mikro-cracks og 265 MPa forskydningsstyrke ved 950 ° C.
6. Kølehastighed: 5–10 ° C/min minimerer resterende stress. Si₃n₄-mo led med 8 ° C/min iscenesat afkøling (langsom til 600 ° C, derefter naturligt) opnåede 300 MPa bøjningsstyrke ved 900 ° C, 30% højere end hurtig afkøling.
Fremtidsudsigter: Med fremskridt inden for plasma-aktivering, smart processtyring og nye interlag er keramiske metal-gennemgangene klar til at dominere næste gen-høje temperaturapplikationer-fra luftfartsmotorer til fusionsreaktorer. EC © ™ Precision Welding Solutions er i spidsen for denne revolution.
(Bemærk: Alle data afspejler 2025 forskningsresultater. Ingen numeriske værdier blev ændret.)
Erklæring: Artiklen/Nyheder/video er fra Internettet eller lavet af AI -software. Vores websted genudtryk med det formål at dele. Ophavsretten til den genoptrydende artikel/nyhed/video hører til den originale forfatter eller den originale officielle konto. Hvis der er nogen overtrædelse involveret, bedes du informere os i tide, og vi vil verificere og slette den.
